Noktovizor nočné videnie s kuklou pre vodičov obrnených vozidiel, model PNV 57, 1965 ČSLA

Podrobný popis

Noktovizor nočné videnie s kuklou pre vodičov obrnených vozidiel, model PNV 57, 1965 ČSLA

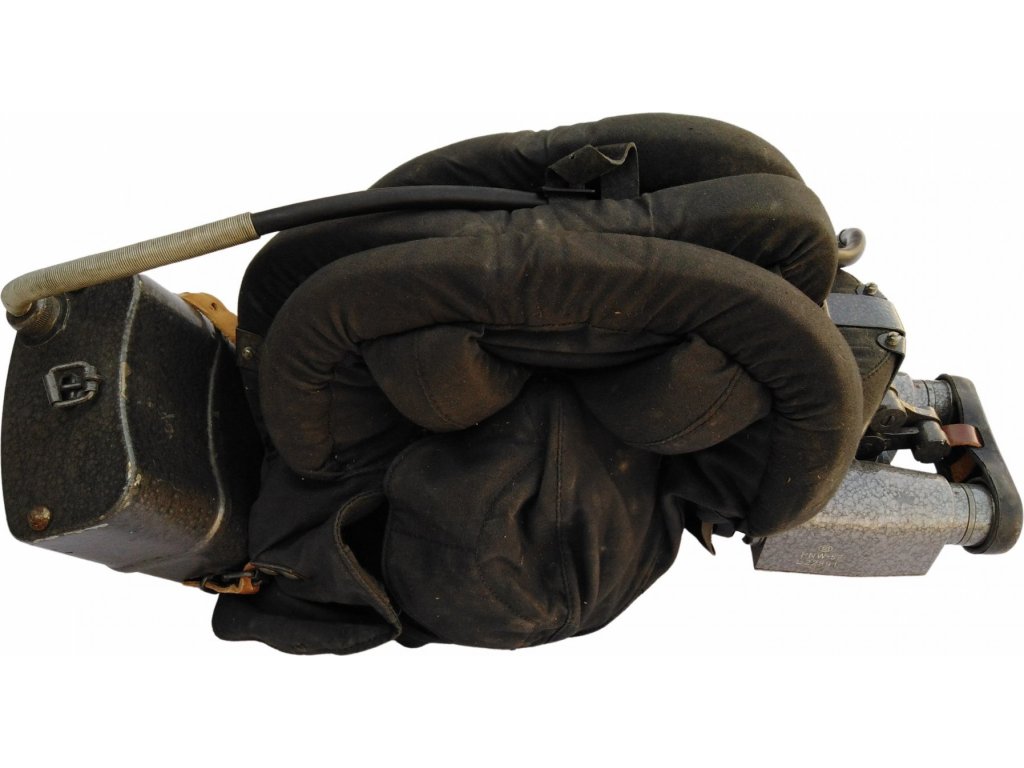

Určený pre vodiča kolesové a pásové techniky pre jazdu v noci. Zberateľský stav, stav viď foto. Ide o odskúšané zariadení bez akumulátorov.

• Binokulárne infrapřístroj PNV- 57 je určený pre vodičov automobilov, pásových a koľajových delostreleckých ťahačov, obojživelných automobilov, pásových obojživelných transportérov a motorových vlečných člnov v noci

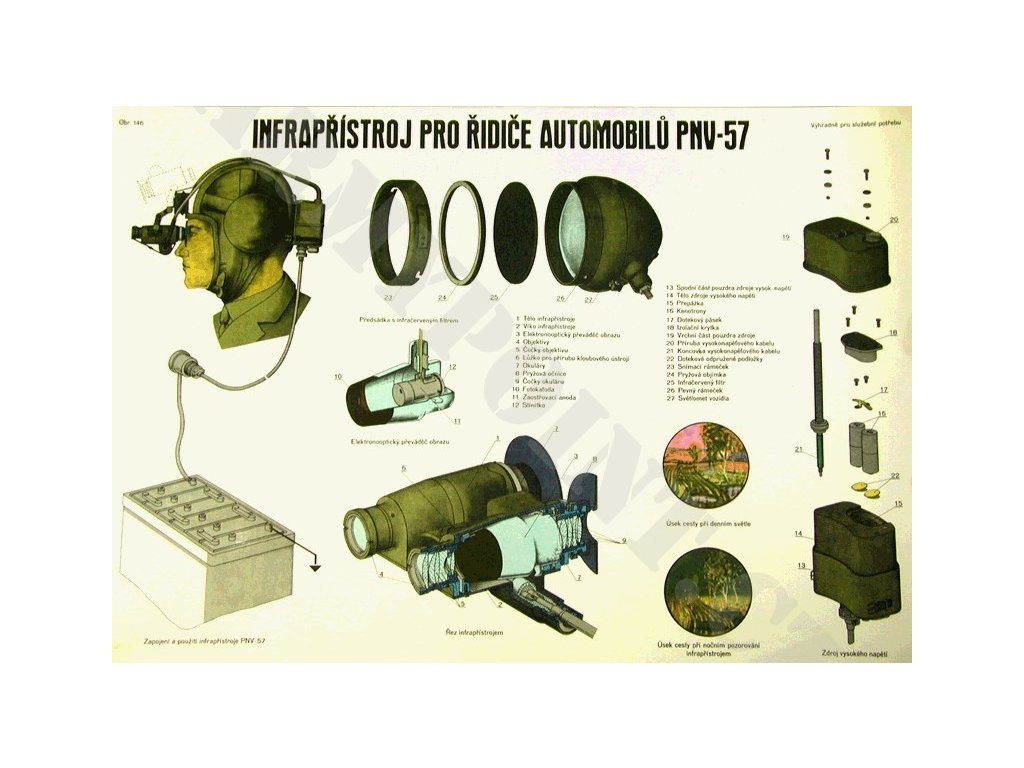

  Infrapřístroj pre vodičov automobilov pracuje na princípe využitia odrazených infračervených lúčov. Svetlomety vozidiel s infračervenými filtrami vysielajú zväzok infračervených lúčov na cestu alebo pozorovaný terén. Časť týchto lúčov sa odráža od cesty (pozorovaného terénu) a predmetov, ktoré sa na neho nachádzajú. Objektív infrapřístroje sústreďuje odrazené infračervené lúče, ktoré na neho dopadli a vytvorí na fotokoutě elektrooptického prevádzača obrazu, infračervený prevrátený obraz cesty a predmetov.
  Fotokatódu tvorí vrstva polopriehľadné špeciálne látky, nanesenej na vnútornej strane elektrooptického prevádzača obrazu. Táto vrstva vysiela z ožiarených miest elektróny, pri čom množstvo elektrónov vyslaných z každého bodu je priamo úmerné intenzite ožiarenia tohto bodu. Týmto spôsobom prevádza fotokatódy infračervený obraz na obraz elektrónový. To znamená, že v elektrooptického prevádzači obrazu sa mení infračervený obraz najprv na obraz elektrónový (na fotokatódu) a až potom sa to prevádza na obraz viditeľný.
  Tento viditeľný obraz je po stránke vzhľadu, tak aj po stránke rozdelení jasu podobný pozorovanému objektu (ceste a predmetu na ňom).
  Pozorovateľ nepozoruje obraz objektu priamo na tienidle, ale len okulárom. Nutnosť použitia okuláru spočíva v tom, že objektív a elektrooptický prevádzač obrazu na tienidle je veľmi malý. Aby bol v oku vytvorený normálny vnem pozorovaného predmetu, pozoruje sa tienidlom okuláru, ktorý zväčšuje obraz na normálnu veľkosť. V infrapřístroji PNV -57 sú dve elektroptického sústavy, po jednej na každej oko. Takéto usporiadanie pozorovacích sústav sa nazýva binokuláre. Vytvára určitú priestorovosť obrazu, tým že docieľuje skutočný vnem pozorovaných predmetov. Nevýhodou tohto infrapřístroje je, že k svojej činnosti používa osvetľovacie teleso (svetlomety), vozidlo s infračervenými filtrami, ktoré vysielajú zväzok infračervených lúčov. Je to aktívne prístroj, pri svojej činnosti je ľahko zistiteľný prostriedkom protivníka.
  Tento prístroj, ale v úprave o označením PNV -57 DP sa taktiež používa pre vodičov ženijných prepravných prostriedkov a pre plavidlovou prepravu. Odlišuje sa tým že je doplnený špeciálnym infrasvětlem a jeho upevňovacím zariadením, ktoré sú uložené v osobitnom puzdre.

  Príslušenstvo infrapřístroje PNV -57:

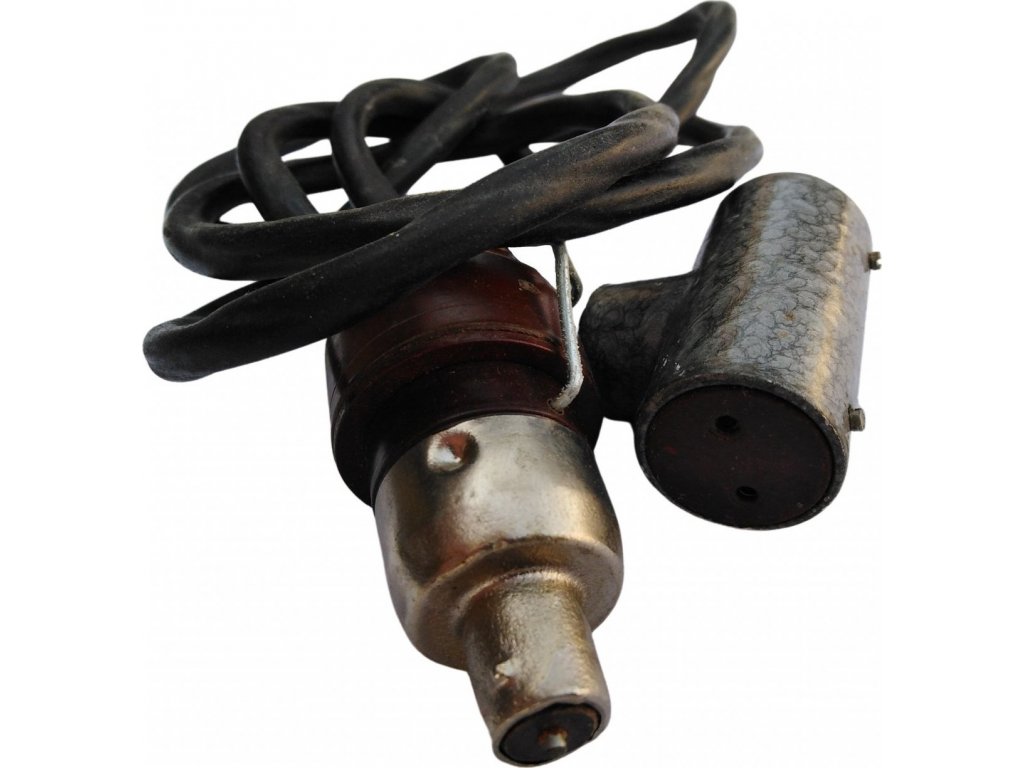

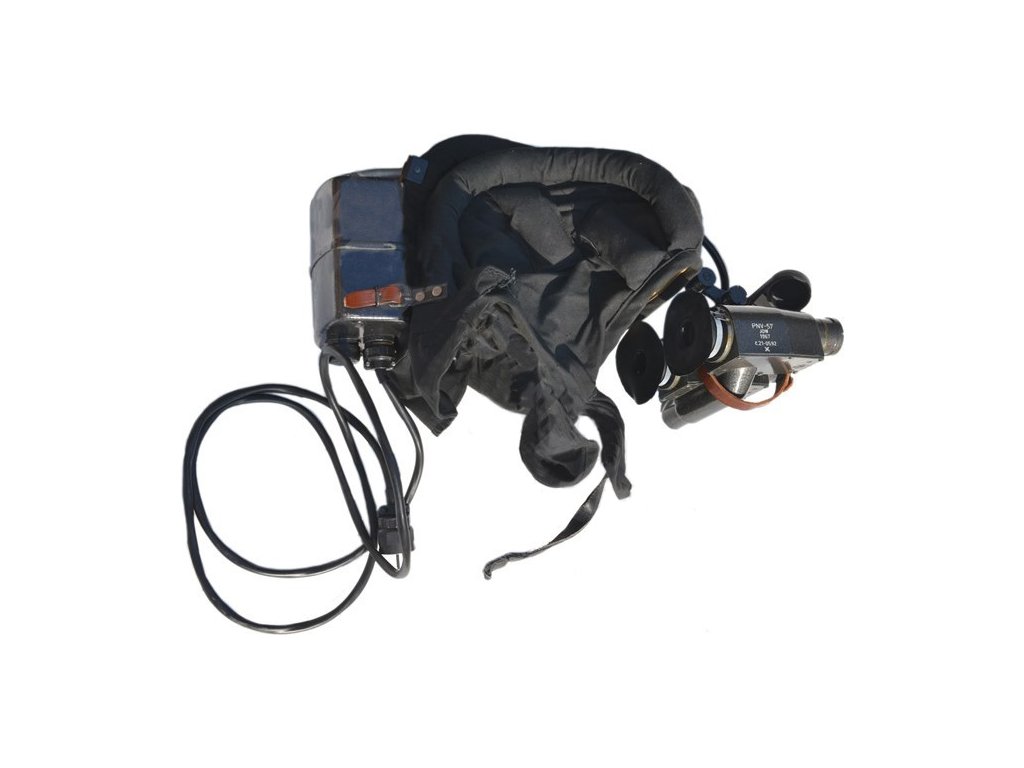

  • vysokonapäťový kábel

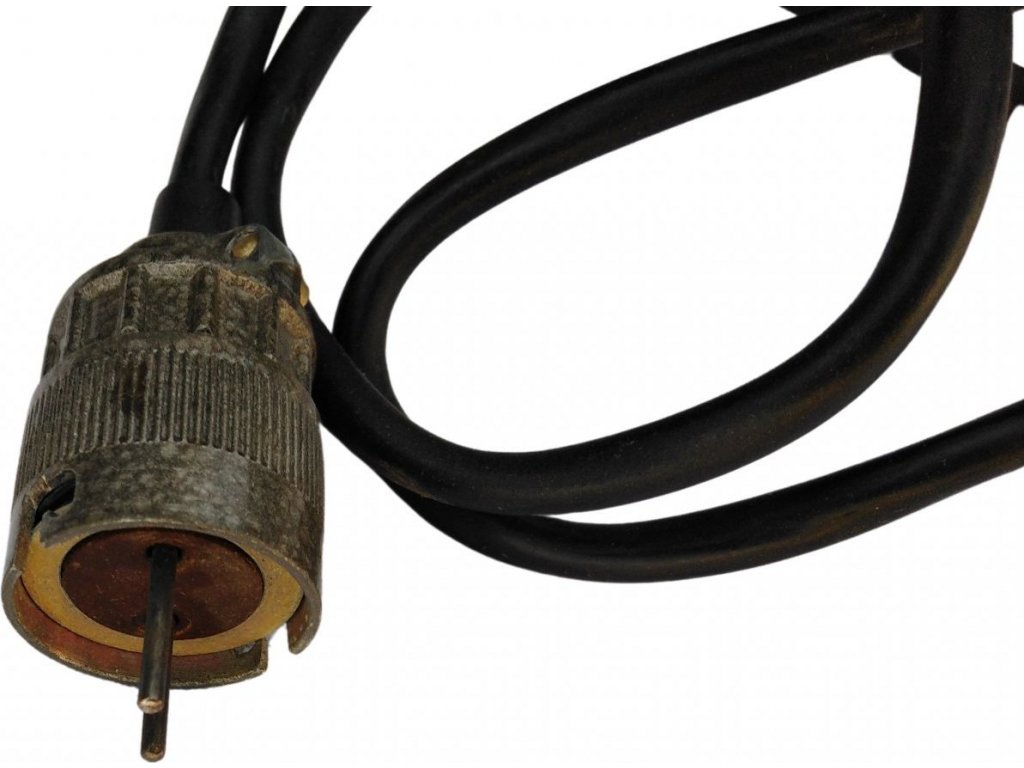

  • prívodný kábel
  • krabička s tmelom

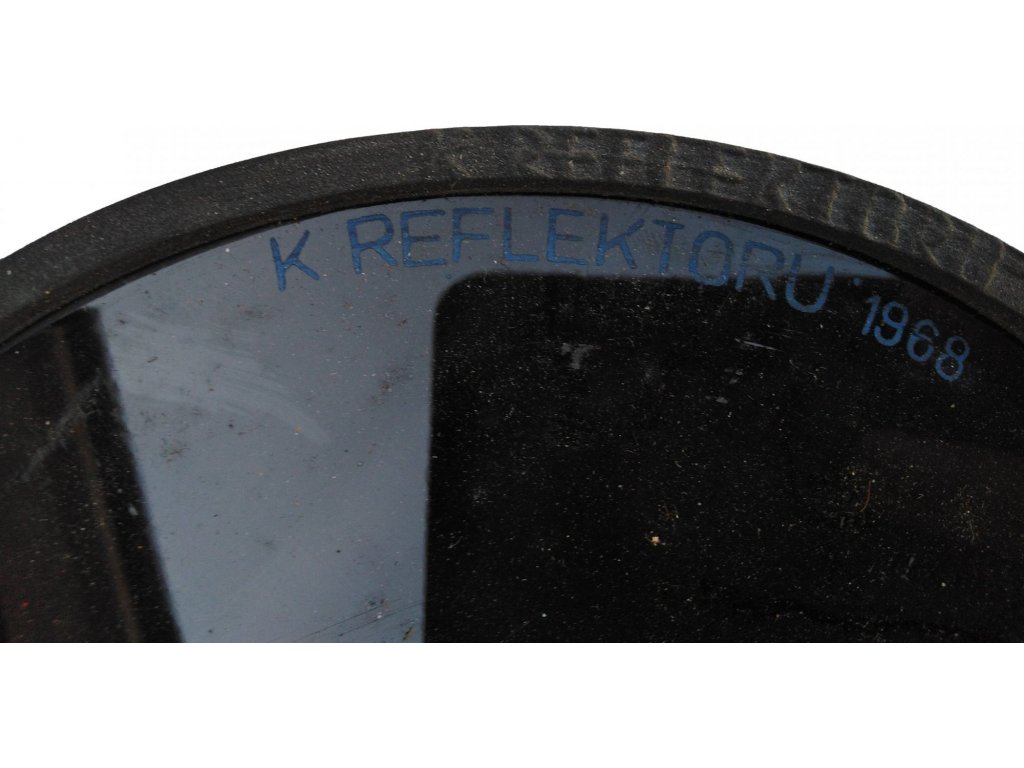

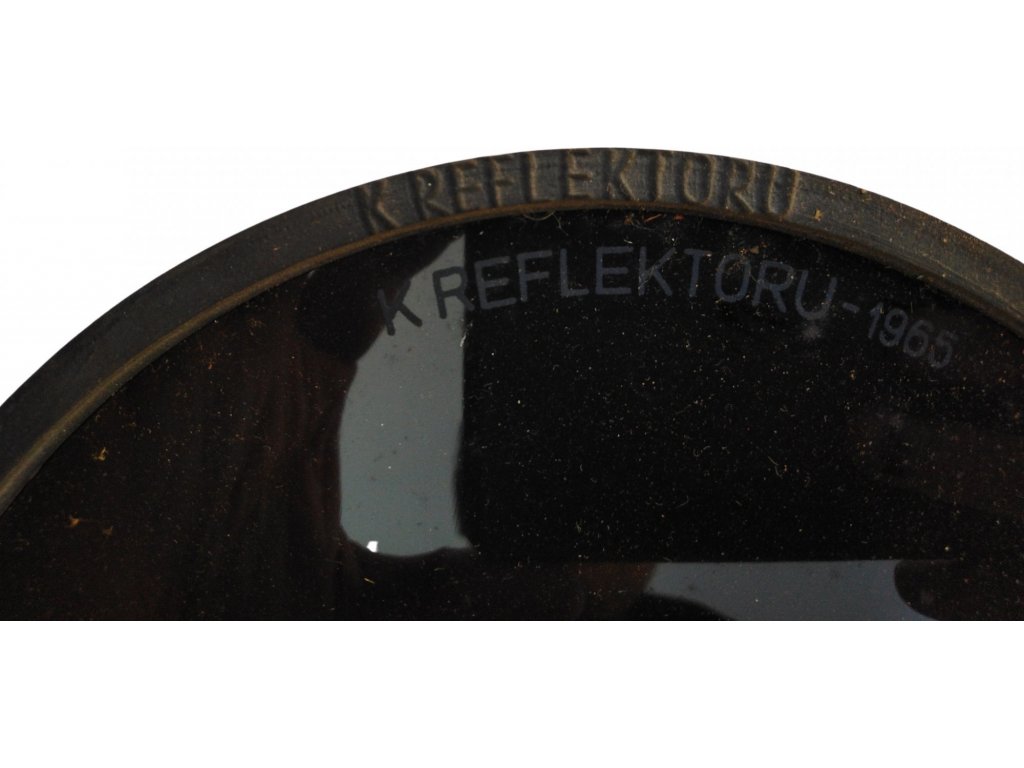

  • stmievací rámčeky na svetlá bojového vozidla
  • kryt objektívu

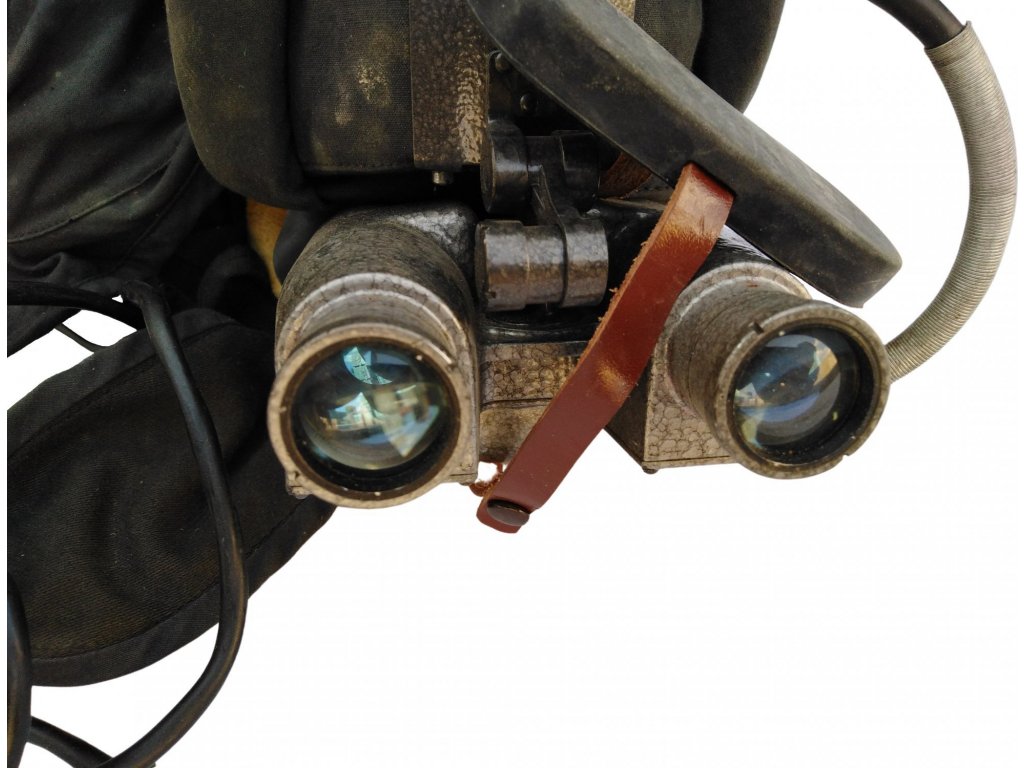

  • infrapřístroj
  • kukla
  • zdroj vysokého napätia

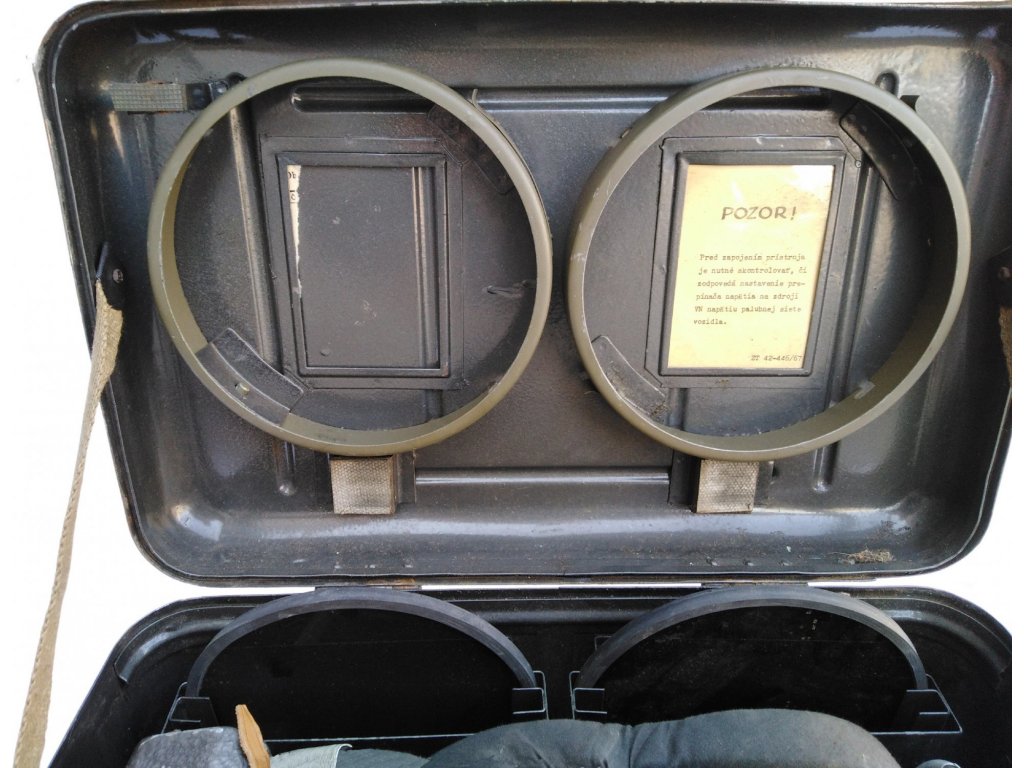

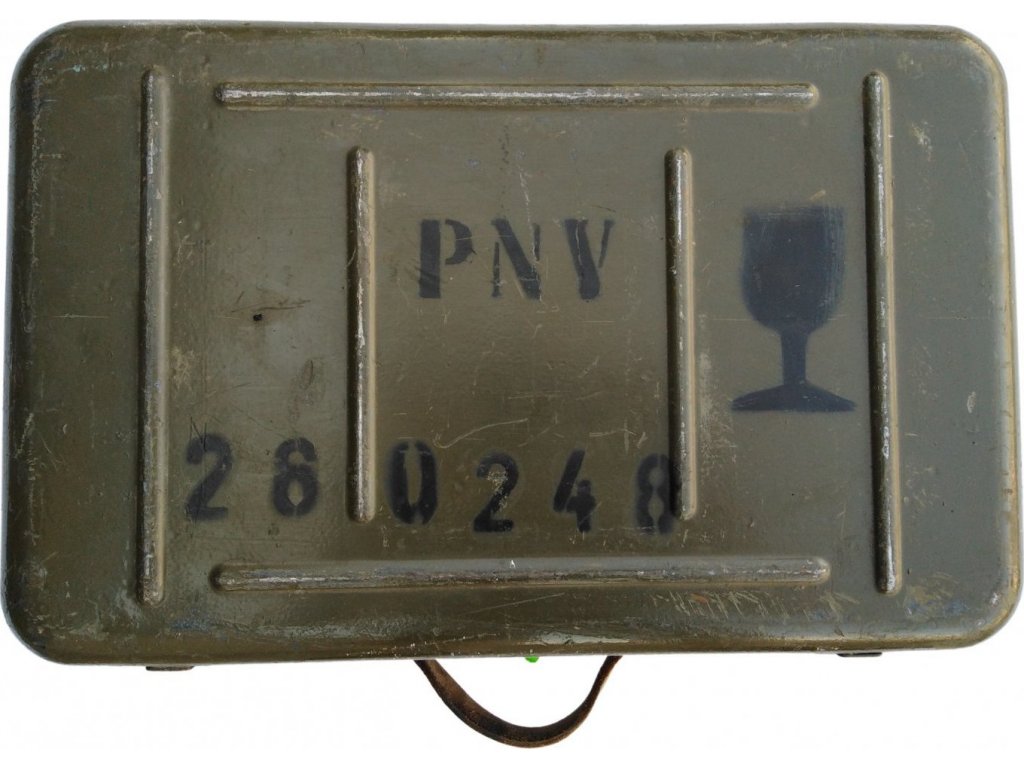

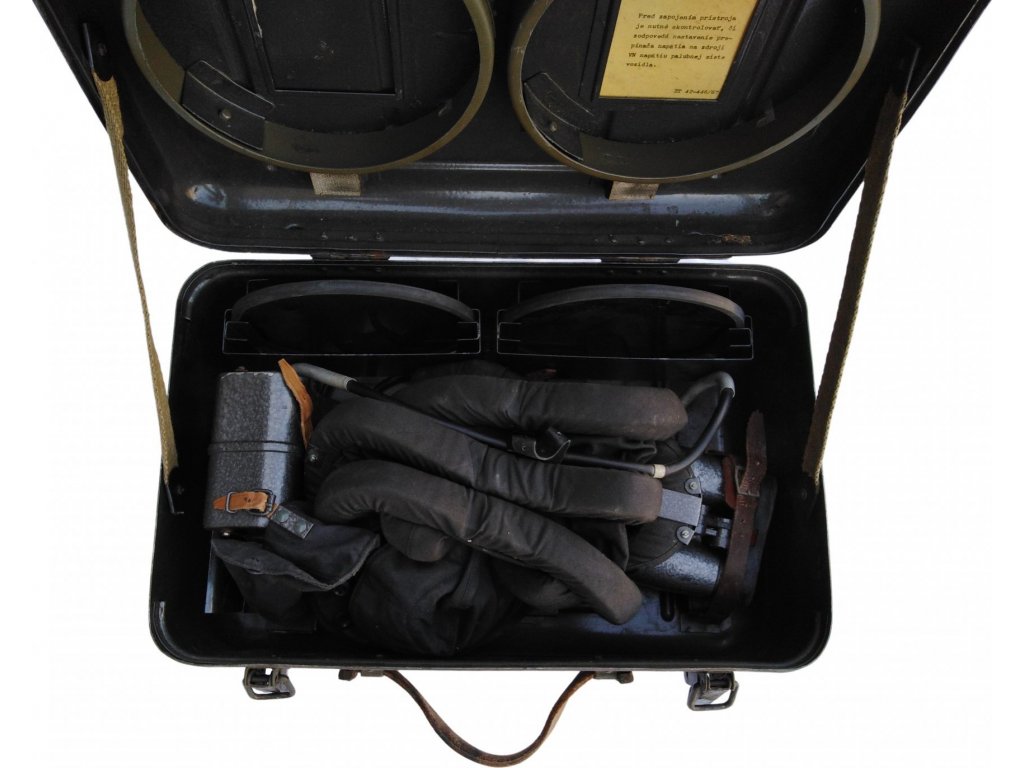

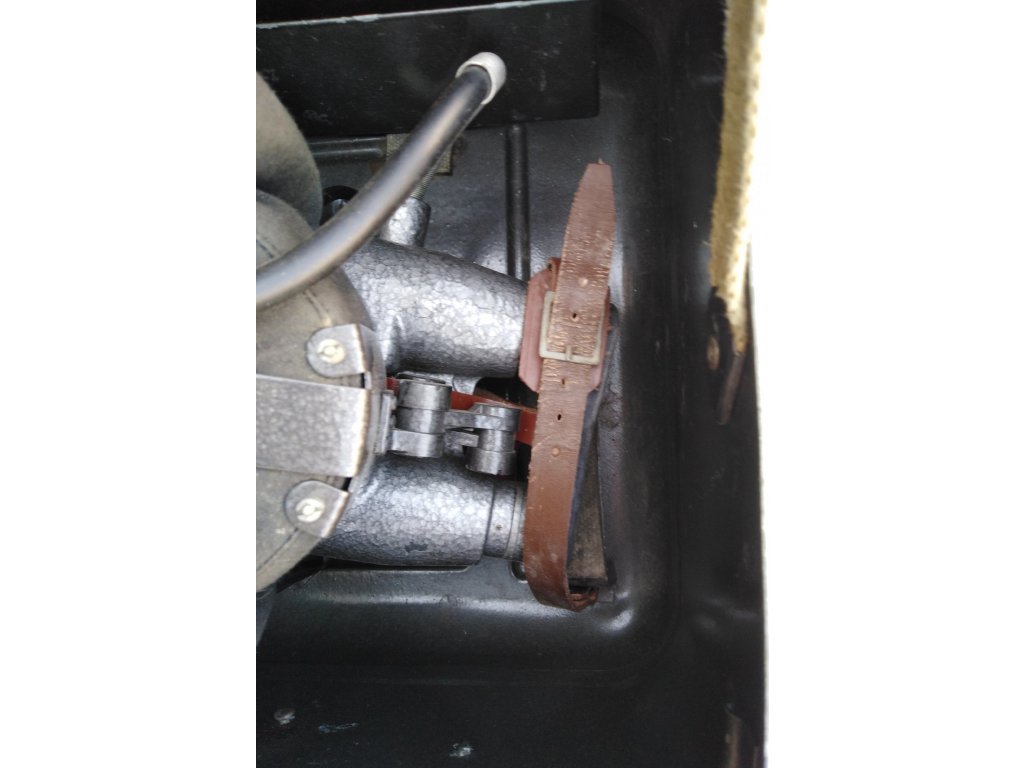

  • oceľová prepravná debna

  Technické parametre:
  zorné pole. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30 °
  zväčšenie. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1x - 1,2x

  Maximálna rozlišovacia schopnosť:
  v strede zorného poľa. . . . . . ... . . . . . . . . . . . . . . . . 35 čiar za min.
  nastavenie dioptrie okuláru. . . . . . . . . . . . . . . . . . . . + - 4 dioptrie

  Napätie: vstupné. . . . . . . . . . . . . . . . . . . . . . . . . . . . 12V alebo 24V
  výstupné. . . . ... . . . . . . . . . . . . . . . . . . . . 14kV - 19kV
  hmotnosť súpravy v puzdre. . . . . . . . . . . . . . . . . . . . . 9,3 kg
  zdroj infračerveného žiarenia. . . . . ... svetlomety automobilov
  (BVP s infračervenými filtrami)
  miesto upevnenia. . ... . . . . . . . . . . . . . . . . na zadnej strane kukly

  Základné technické údaje Infrasvetlomet:
  osová svietivosť (s rozptylnými sklonom). . . . . . . . . . . . . . . 127 550cd
  úloha rozptylu:
  zvisle. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 ° až 4 °
  vodorovne. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10 ° až 11 °
  zdroj žiarenia. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . žiarovka
  príkon. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 100W
  priemer odrazového zrkadla. . . . . . . . . . . . . . . . . . . . . . 250mm

Rozmery kukly: cca 37 x 20 x 14 cm
Rozmery krabice: cca 40 х 26.5 х 19 cm

zberateľský stav

Použité dlhodobo skladované, boli otestované a sú funkčné.

Hmotnosť: cca 8.70 kg

Výrobca: ČSLA

Armádne originál
